제품 상세 정보:
|
| 상품 이름: | 3.2MW 풍력 발전용 터빈 | 타입: | 풍력 발전기 |
|---|---|---|---|
| 정격 전력: | 3000/3200 kw | 줄인 -인와인드 속도: | 2.5m/s |
| 정격 풍속 속도: | 9m/s | 정격 전압: | 720v |
| 애플리케이션: | 풍력 하이브리드 시스템 | 색: | 백색 |
| 하이 라이트: | 동풍 9m/s는 동력 터빈 발전기를 감습니다,3200 kw 직결 구동 풍력 발전용 터빈,720v 9m/s 직결 구동 풍력 발전용 터빈 |
||

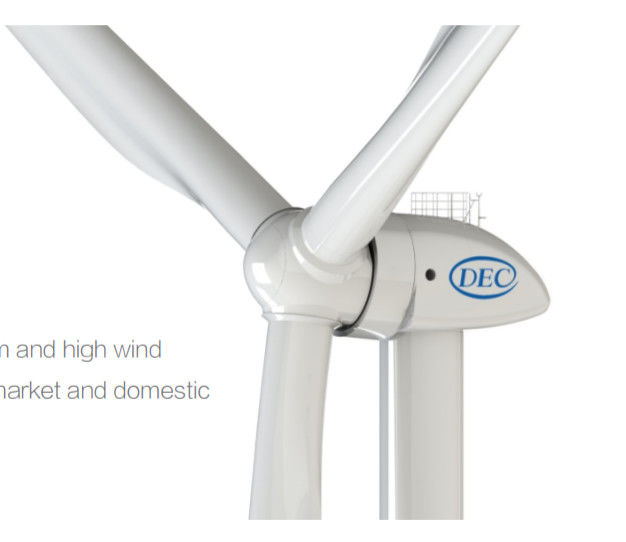

3.2 MW는 지시합니다 - 드라이브 풍력 터빈 발전기
특징
적용 가능한 바람 클래스 :5.0-7.5m/S
단위 출력 : 3.0-3.2MW
회전자 직경 : 155m
타워 높이 : 전통적이고 높은 유형 옵션과 특정 부위
D4000-148 상술
| 아니오. | 항목 | 유닛 | 상술 |
| 전체적 풍력 발전용 터빈 | |||
| 1 | 정격 전력 | KW | 3000/3200 |
| 2 | 최소 기동 풍속 | 초당 미터 | 2.5 |
| 3 | 정격 풍속 속도 | 초당 미터 | 9/9.5 |
| 4 | 전단 풍속 (10 분) | 초당 미터 | 20 |
| 5 | 생존 풍속 (3s) | 초당 미터 | 52.5 |
| 6 | 작동 임시.(표준 공기 밀도) | Ｃ | -30~40 |
| 7 | 생존 임시. (표준 공기 밀도) | Ｃ | -40~50 |
| 8 | 디자인 라이프사이클 | 년 | ≥20(onshore) |
| 회전자 | |||
| 1 | 회전자 직경 | Ｍ | 148 |
| 2 | 소해구역 | ㎡ | 17203 |
| 3 | 날개길이 | Ｍ | 72.5 |
| 4 | 칼날재 | GFRP | |
| 기어박스 | |||
| 기어박스 | |||
| 1 | 기어박스 타입 | 이용 불가능 | |
| 2 | 전송율 | 이용 불가능 | |
| 생성기 | |||
| 1 | 타입 | 영구 자석 동기 발전기 | |
| 2 | 정격 전력 | kW | 4250 |
| 3 | 정격 전압 | Ｖ | 720 |
| 4 | 절연류 | Ｆ | |
| 컨버터 | |||
| 1 | 타입 | 전체 출력 컨버터 | |
| 2 | 역율 | -0.95~+0.95 | |
| 3 | 정격 주파수 | Hz | 50 |
| 4 | 정격 출력 전압 | Ｖ | 690 |
| 5 | 입출력 주파수 범위 | Hz | ±2.5 |
| 편요 시스템 | |||
| 1 | 편요 드라이버 | 전기 Drive/ 4 등급 유성 감속기 | |
| 2 | 편요 브레이크 | 전자 브레이크 장치 + 유압 브레이크 | |
| 3 | 편요 속도 | '/s | ≤0.3 |
| 보호를 밝히기 | |||
| 1 | 설계 표준 | IEC 61400/24-2010, 국제전기기술위원회 62305-2006, GL 지침 | |
| 2 | 접지 저항 | Ω | 단위물방아 ≤4의 상용 주파 접지 저항 |
| 탑 | |||
| 1 | 타입 | 철 원추형 탑 | |
| 2 | 하이트 허브 | Ｍ | 90/95/100 |
더 높은 안전성과 신뢰성
직접 구동 기술, 어떤 고속 회전 성분 없이 더 짧은 피동 체인, 더 높은 신뢰성
고속 피동 체인, 어떤 슬립 링을 위한 어떤 윤활계통. 감소하는 화재 위험, 더 높은 안전
이중 안전 체인 설계는 더욱 속도 위반 사고를 제거하기 위해 기술을 특허를 기반으로 하고 안정성을 개선합니다
실패(MTBF) 사이의 자가 발달 전기 시스템, 평균 시간은 2000 시간에 걸쳐서 있습니다
자성 강철 박스 보호의 특허 기술은 떨어져서 확장가능하고 떨어진 것으로부터 자성 강철을 방지합니다. 생성기을 어떤 대체
우수한 발전 성능
155m 큰 회전자 직경이 5m/s의 평균 풍속에 3.0MW부터 3.2MW, 연례 전부하상당시간까지 조정할 수 있는 정격 전력은 2100h 이상입니다
R&D 위의 60년 이상의 경험과 장비, 발생 효율을 발생시키는 제작은 국내시장 사이에 더 높은 1%~3% 입니다
모서리와 소용돌이발생기, Cp 가치를 끄는 추가적 톱니와 고효율 블레이드 설계는 0.49 보다 더 높습니다
자가 발달 제어 시스템은 완전히 블레이드를 최대 캡쳐 풍력 에너지에 맞춥니다
낮은 사업 고정자산에 대한 투자비용
2.0/2.5MW 터빈, 대수에 대한 비교되 17~34%에 의한 감소되, 토지 취득을 위한 고정자산에 대한 투자비용, 도로 공사, 장비 설치, 송전선일 수 있습니다, 기타 등등이 의미 심장하게 감소될 수 있습니다
낮은 O&M 비용
더 덜 유지 지속 기간인 생성기의 기어박스 오일과 필터 엘리멘트와 탄소 브러시을 정치환 없이, 드라이브 기술을 지시하세요
더 적은 성분, 더 낮은 실패, 정기 유지 관리, 더 덜 AEP 손실 때문의 더 짧은 다운시간
더 덜 소모성 소재가 O&M 비용을 낮춥니다
