축류 수력 발전기
축류 수력 발전기 소개
수력 터빈 발전기는 수력 터빈에 의해 직접 또는 간접적으로 구동됩니다. 회전 속도는 1500r/min 미만이며, 수평 및 수직 배열이 가능합니다. 브러시리스 및 정적 실리콘 타입의 여자 방식. 고정자, 회전자, 베이스 프레임, 베어링, 여자 모터 또는 집전 링을 포함한 부품. 출력 전압은 400V에서 13.8KV까지이며, 주파수는 50Hz 또는 60Hz, 출력은 50Kw에서 50Mw까지 가능합니다. 당사의 발전기는 고효율, 신뢰성이 높으며, 제조 및 테스트는 관련 IEC 표준을 모두 따릅니다.
적용 범위
수두: 20-200m 유량: 0.15-10m3/s
세계에서 가장 널리 사용되는 터빈입니다. (70-80%) 적용 가능한 수두 및 유량 범위가 매우 넓습니다. 반동 터빈의 일종으로, 흡출관을 사용하여 유효 수두를 효과적으로 증가시킬 수 있습니다. 최고 효율은 모든 터빈 유형 중에서 가장 높습니다. (85-94%) 복잡한 설계와 많은 이동 부품으로 인해 유지 보수 및 수리가 상당할 수 있습니다.
당사의 일반적인 HPP 프로젝트 참조
| 터빈 유형 | 유형 | 모델 | 일반 성능 |
| 프란시스 | 천화반 수력 발전소, 윈난 | HLD294-LJ-340 | 최대 단일 설치 용량 99MW |
| SF99-28/6800 | |||
| GD3 수력 발전소, 에티오피아 | HLD892-LJ-245 | 최대 운전 수두 Hmax=273m | |
| SF85-14/5000 | |||
| 석지 수력 발전소, 충칭 | HLA551C-LJ-475 | 러너 직경=4750mm 최대 기초=9900mm |
|
| SF60-56/9900 | |||
| 판두오 수력 발전소, 티베트 | HLD420D-LJ-318 | 최고 고도 4100m 수두 변동 Hmax/Hmin=1.96 |
|
| SF40-32/6800 | |||
| 축류 | 홍파 수력 발전소, 광동 | ZZD505A-LH-450 | 최대 단일 설치 용량 50MW |
| SF50-32/6800 | |||
| 스레폭4 수력 발전소, 베트남 | ZZD471-LH-580 | 최대 러너 직경 D1=5800mm |
|
| SF40-52/9000 | |||
| 벌브 | 다푸탄 수력 발전소, 후난 | GZB1000-WP-670 | 최대 단일 설치 용량 40MW 최대 러너 직경 |
| SFWG40-70/7450 | |||
| 펠톤 | 나방 수력 발전소, 윈난 | CJ1085-L-170/6×14.8 | 최대 단일 설치 용량 60MW |
| SF60-10/4100 | |||
| 난산1 수력 발전소, 광시 | CJA237a-L-165/4×10 | 최대 운전 수두 Hmax=989.7m |
|
| SF30-8/3100 |
제조 능력

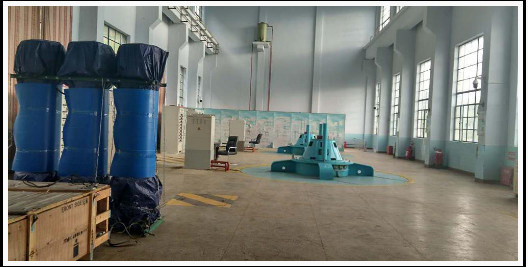

일부 사례
